一、线轨安装注意事项

当数控机床CNC电源不能接通，电源工作指示灯不亮时，主要应检查以下部分： 1、线轨表面出厂时均涂有防锈油，安装前先用棉纱擦拭线轨表面防锈油 ，然后再移动滑块，安装机床配套油嘴。 2、非互换性线轨配对使用时，要注意基准线轨与从动线轨的差异，基准线轨侧边基准面精度较从动线轨高，可作为机床的安装承靠面，基准线轨上刻有MA 记号，配对使用的线轨基准轨编号为奇数，从动轨编号为偶数，安装时按照符号的指示和基准面的选择安装线轨。 3、线轨基准面为 HIWIN 字样旁箭头所指示的侧边平面，滑块基准面则为进过研磨的光滑表面。 4、安装线轨时，非必要，不能卸下滑块。如果需要卸下，必须使用线轨附带的夹轨，并避免将夹轨拔出滑块（一个滑块配一个夹轨）。 5、安装线轨时，不能将非互换性线轨的滑块任意对调使用，以免影响精度。

二、线轨的安装步骤

固定螺纹孔的配作 1、安装前必须清除机械安装面的毛边、污物及表面伤痕。 2、将主轨轻轻安置在床身上，按照图纸要求在侧面配作导轨压块的螺钉孔 M6，使用导轨压块将线轨压住，使线轨与侧向安装面贴合。 3、配作线轨固定螺钉孔 M8，使用 4.2 钻头及专用套工具确定螺钉孔的中心位置。 4、卸下侧面导轨压块，轻轻将线轨取下，将线轨表面粘附的铁屑清理干净，调整摇臂钻床，钻孔直径 6.7，手动攻丝 M8x1.5。 5、清理现场，用气吹干净配作螺纹孔过程中产生的铁屑，保证线轨接触面干净。

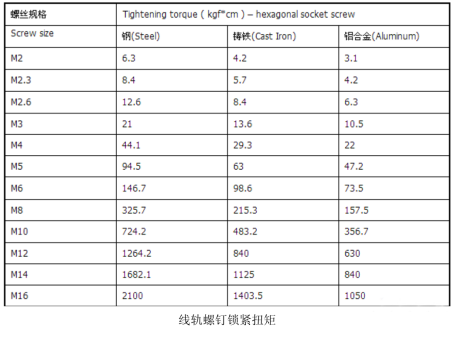

线轨的安装固定 1、将线轨轻轻放置在安装面，对齐螺纹孔，让线轨侧边基准面靠上床子线轨安装基准面。 2、试拧紧线轨固定螺钉以确认螺钉孔是否吻合，如果螺钉孔位不正强行锁附，易造成偏位影响组合精度与使用品质。此情况需用二锥对螺钉孔进行矫正。并将底部基准面大概固定到装配基准面上。 3、使用侧面线轨压块，按顺序将线轨侧边基准面压紧至装配面侧边基准面，以确定线轨位置。 4、使用扭力扳手，以特定扭力按顺序将线轨定位螺钉慢慢拧紧，将线轨底部基准面压紧至装配面底面基准面。 5、使用相同安装方式安装副轨。 6、自检，用光学平直仪测量线轨的安装精度。线轨在水平方向和垂直方向的直线度允差为 0.010mm，两导轨在全程范围内的扭曲为 0.02/1000mm，基准轨与从动轨的平行度允差≤0.010mm。 7、精度合格后安装线轨固定螺钉孔防尘盖，盖面略低于线轨表面。
